androidx.compose.ui:ui-android

工件链接 文档链接

图形修饰符

官方文档链接

Modifier.drawWithContent

作用域：ContentDrawScope，使用drawContent()绘制可组合内容。

DrawScope文章:https://wjhblog.cn/archives/androidx.compose.ui-ui-graphics-android#drawscope

Modifier.drawWithContent {
      drawContent() //绘制可组合项内容

       drawRect()
        //...
}

Modifier.drawBehind

作用域：DrawScope，没有drawContent方法。

DrawScope文章:https://wjhblog.cn/archives/androidx.compose.ui-ui-graphics-android#drawscope

Modifier.drawWithCache

作用域：CacheDrawScope

Modifier.graphicsLayer

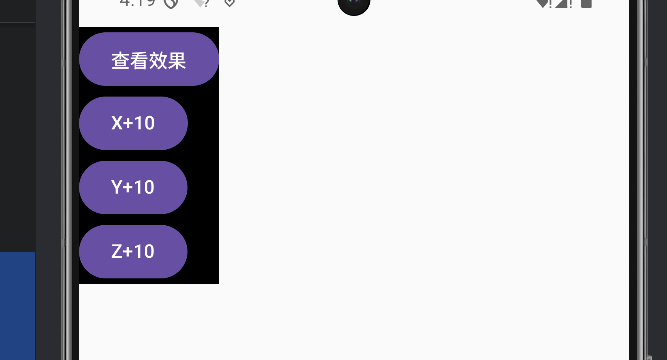

rotation

    var rotationX by remember { mutableFloatStateOf(0f) }
    var rotationY by remember { mutableFloatStateOf(0f) }
    var rotationZ by remember { mutableFloatStateOf(0f) }


    Column(modifier = Modifier.windowInsetsPadding(WindowInsets.systemBars).background(color = CustomTheme.colors.bgColor).graphicsLayer()) {
        Button(onClick = {}, modifier = Modifier.graphicsLayer(rotationX = rotationX, rotationY =  rotationY, rotationZ = rotationZ)) {
            Text("查看效果")
        }

        Button(onClick = {
            rotationX+=10
        }) {
            Text("X+10")
        }
        Button(onClick = {
            rotationY+=10
        }) {
            Text("Y+10")
        }
        Button(onClick = {
            rotationZ+=10
        }) {
            Text("Z+10")
        }
    }

其它属性

    Modifier.graphicsLayer(
        translationX = 10f, //左右平移
        translationY = 10f, //上下平移
        scaleX = 1f,  // 横向收放，1f表示原始100%大小
        scaleY = 1f, // 纵向收放，1f表示原始100%大小
        alpha = 1f, //透明度，取值：0~1

        //transformOrigin：动画原点，缩放、旋转等动画受它的影响，例如设为0f,0f，那么缩放时将会向左上角收缩；0f,1f表示左下角；1f,0f表示右上角等。通常取值：0~1
        transformOrigin = TransformOrigin(.5f,.5f),

        shadowElevation = 8f, //显示阴影
        shape = RoundedCornerShape(20.dp), //形状
        clip = true, //阴影会贴合形状，如果为false则阴影是直角

        //控制3D透视效果。较小的值会增强透视效果（类似广角镜头），较大的值会减弱透视（类似长焦镜头）。默认为8f（小于0时会导致崩溃）
        //仅当视图绕 X/Y 轴旋转时才会显现这个参数的效果。类似CSS中的perspective属性
        cameraDistance = 8f,
    )

rememberGraphicsLayer：GraphicsLayer

将一系列绘制结果存储在GraphicsLayer实例中，在其它地方复用。

记录Composable元素绘制

    val graphicsLayer = rememberGraphicsLayer()

    Column {
        Column(modifier = Modifier
            .windowInsetsPadding(WindowInsets.systemBars)
            .background(color = CustomTheme.colors.bgColor).drawWithContent {
                graphicsLayer.record {
                    this@drawWithContent.drawContent() //调用上一层（drawWithContent）作用域，先将Column的可组合项绘制在第一层
                    drawRect(color = Color.Red, size = Size(100f,100f)) //再绘制一个矩形在第二层
                }
                drawLayer(graphicsLayer) //将record中的内容绘制在这个Column中
            })
        {

            Button(onClick = {
                scale -= 0.1f
            }) {
                Text("scale-0.1")
            }
            Button(onClick = {
                scale += 0.1f
            }) {
                Text("scale+0.1")
            }
        }

        Column(modifier = Modifier
            .windowInsetsPadding(WindowInsets.systemBars).height(300.dp)
            .background(color = CustomTheme.colors.bgColor).drawWithContent {
                drawLayer(graphicsLayer) //将graphicsLayer中存储的图像绘制在这个元素中
                drawContent() //将Text("Column2")元素绘制在graphicsLayer之上
            })
        {
            Text(text = "Column2")
        }
    }

记录图像绘制

    val graphicsLayer = rememberGraphicsLayer()
    graphicsLayer.record(LocalDensity.current,LayoutDirection.Ltr, IntSize(100,100)) {
        rotate(45f) {
            drawRect(color = Color.Red, size = Size(100f,100f))
        }
    }
